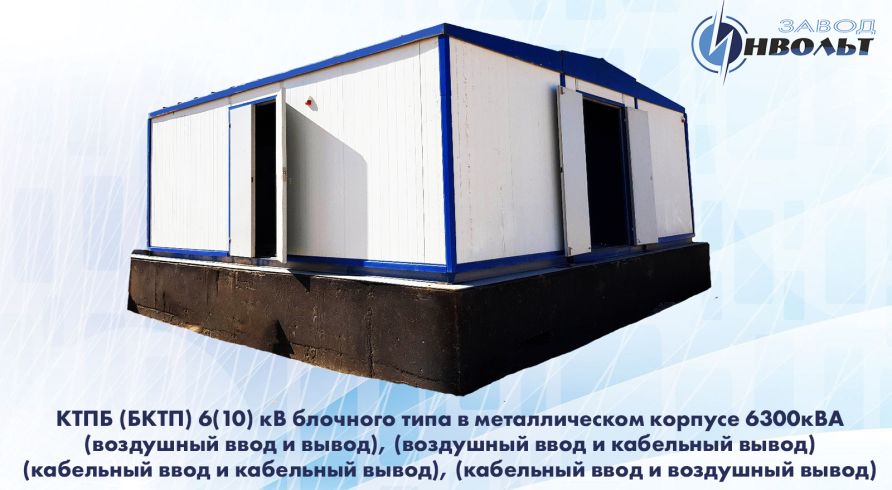

КТПБ (БКТП) мощностью 6300 кВА 6(10) кВ — это высокомощная блочно-комплектная трансформаторная подстанция, разработанная для энергообеспечения крупных промышленных объектов, распределительных сетей и стратегически важных объектов городской инфраструктуры. Данная подстанция сочетает в себе надежность, долговечность и современный уровень энергоэффективности.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 6300 — мощность силового трансформатора, кВА.
- 6–10 — номинальное напряжение на стороне ВН, кВ.
- 0,23–0,4 — номинальное напряжение на стороне НН, кВ.
- П/Т — исполнение: проходная/тупиковая.
- КК, КВ, ВК, ВВ — вводы ВН: К — кабельный, В — воздушный.
- Э/В — отопление: электрическое/водяное.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические данные
- Мощность трансформатора: 6300 кВА.
- Номинальное напряжение на стороне ВН: 6(10) кВ.
- Наибольшее рабочее напряжение: 7,2 или 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин: 1000–6300 А.
- Ток термической стойкости: 31,5 кА (1 секунда).
- Ток электродинамической стойкости: 80 кА.
- Уровень изоляции: нормальный.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: 25 лет.
Конструкция и особенности
Блочная подстанция выполнена из высокопрочного железобетона:
- Габариты:
- С одним трансформатором: 5600×2500×2700 мм.
- С двумя трансформаторами: 5600×5000×2700 мм.
Состав блоков:
- Отсек для трансформатора мощностью 6300 кВА.
- Отсек для высоковольтного и низковольтного оборудования с возможностью подключения воздушных линий или кабелей.
Вентиляционные решетки и проемы для кабелей обеспечивают оптимальную циркуляцию воздуха и удобство обслуживания.
Преимущества
- Высокая мощность для обеспечения стабильной работы энергоемких объектов.
- Устойчивость к экстремальным климатическим условиям.
- Удобство монтажа и эксплуатации благодаря модульной конструкции.
- Соответствие стандартам безопасности и энергоэффективности.
