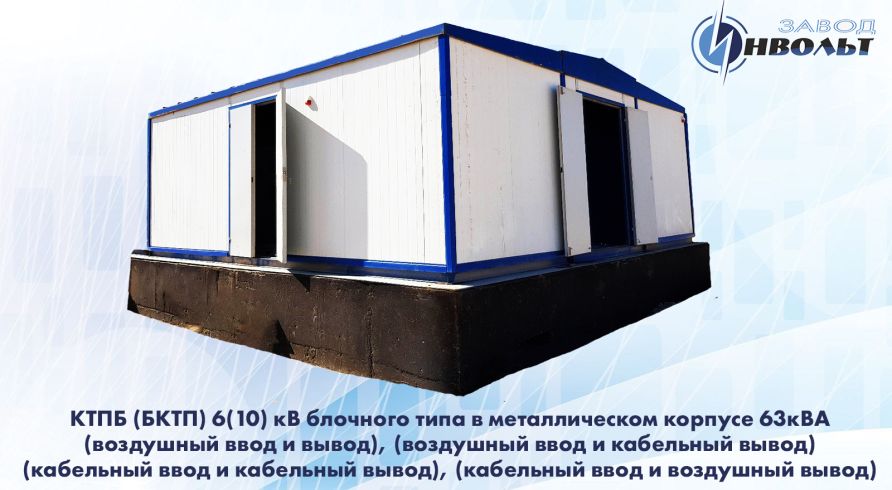

КТПБ (БКТП) мощностью 63 кВА 6(10) кВ — блочно-комплектная трансформаторная подстанция, предназначенная для энергоснабжения объектов различного назначения.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 100-2500 — мощность силового трансформатора, кВА.
- 6-10 — номинальное напряжение на стороне высокого напряжения (ВН), кВ.
- 0,23-0,4 — номинальное напряжение на стороне низкого напряжения (НН), кВ.
- Вид исполнения: П — проходная, Т — тупиковая.
- КК, КВ, ВК, ВВ — исполнение ввода ВН: К — кабельный, В — воздушный.
- Отопление: В — водяное, Э — электрическое.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические параметры подстанции
- Мощность силового трансформатора: от 100 до 2500 кВА (модели ТМГ 100–2500).
- Номинальное напряжение на стороне ВН: 6 (10) кВ.
- Наибольшее рабочее напряжение на стороне ВН: 7,2; 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин на стороне НН: 250–2500 А.
- Ток термической стойкости на стороне ВН: 20 кА (1 секунда).
- Ток электродинамической стойкости на стороне ВН: 51 кА.
- Уровень изоляции: нормальная.
- Способ выполнения нейтрали ВН: изолированная.
- Способ выполнения нейтрали НН: глухозаземленная.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: не менее 25 лет.
Конструктивные решения
БКТП выполняется из железобетона прямоугольной конструкции. Габаритные размеры:
- Подстанция с одним трансформатором: 5270×2250×2205 мм.
- Подстанция с двумя трансформаторами: 5270×4500×2205 мм.
Подстанция состоит из бетонного блока, подземного модуля (кабельное помещение и маслоприёмник). Здание разделено на два отсека:
- Для силового трансформатора (ТМГ мощностью от 100 до 2500 кВА).
- Для высоковольтного и низковольтного оборудования.
Металлические жалюзные решётки обеспечивают регулировку температуры в трансформаторном отсеке. Проёмы в полу предусмотрены для подвода кабеля.
