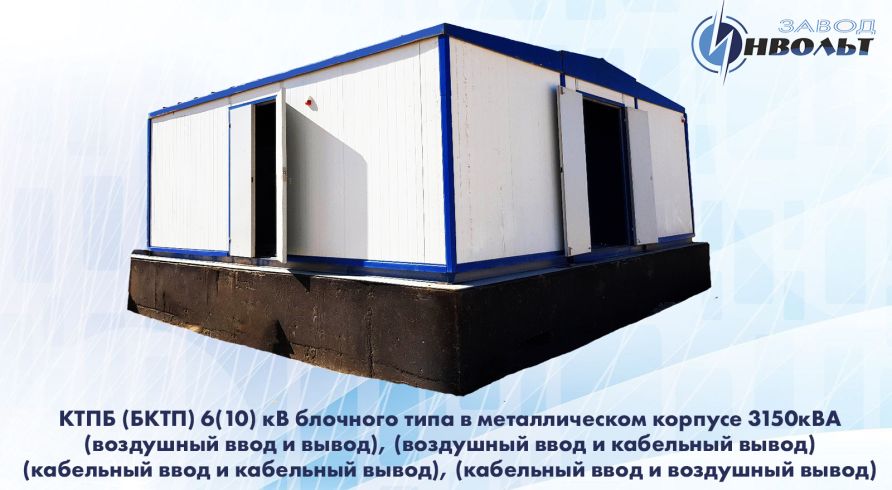

КТПБ (БКТП) мощностью 3150 кВА 6(10) кВ — это современное решение для обеспечения стабильного энергоснабжения промышленных предприятий, крупных жилых комплексов и объектов инфраструктуры с повышенными требованиями к энергопотреблению. Благодаря универсальности конструкции и высококачественным компонентам подстанция обеспечивает надежность и безопасность эксплуатации в различных климатических условиях.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 100–3150 — мощность трансформатора, кВА.
- 6–10 — номинальное напряжение на стороне ВН, кВ.
- 0,23–0,4 — номинальное напряжение на стороне НН, кВ.
- П/Т — исполнение: проходная/тупиковая.
- КК, КВ, ВК, ВВ — вводы ВН: К — кабельный, В — воздушный.
- Э/В — отопление: электрическое/водяное.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические данные
- Мощность трансформатора: 3150 кВА.
- Номинальное напряжение на стороне ВН: 6(10) кВ.
- Наибольшее рабочее напряжение: 7,2 или 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин: 630–3150 А.
- Ток термической стойкости: 25 кА (1 секунда).
- Ток электродинамической стойкости: 63 кА.
- Уровень изоляции: нормальный.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: 25 лет.
Конструкция и особенности
Подстанция выполнена из высокопрочного железобетона:
- Габариты:
- С одним трансформатором: 5300×2300×2300 мм.
- С двумя трансформаторами: 5300×4600×2300 мм.
Состав блоков:
- Отсек для трансформатора мощностью 3150 кВА.
- Отсек для высоковольтного и низковольтного оборудования с удобными вводами кабелей или воздушных линий.
Жалюзийные решетки обеспечивают вентиляцию, а проемы в полу предназначены для прокладки кабелей.
Преимущества
- Подходит для объектов с высокими требованиями к энергоснабжению.
- Устойчивость к перепадам температуры и повышенной влажности.
- Минимальные эксплуатационные затраты.
- Высокая энергоэффективность и безопасность.
