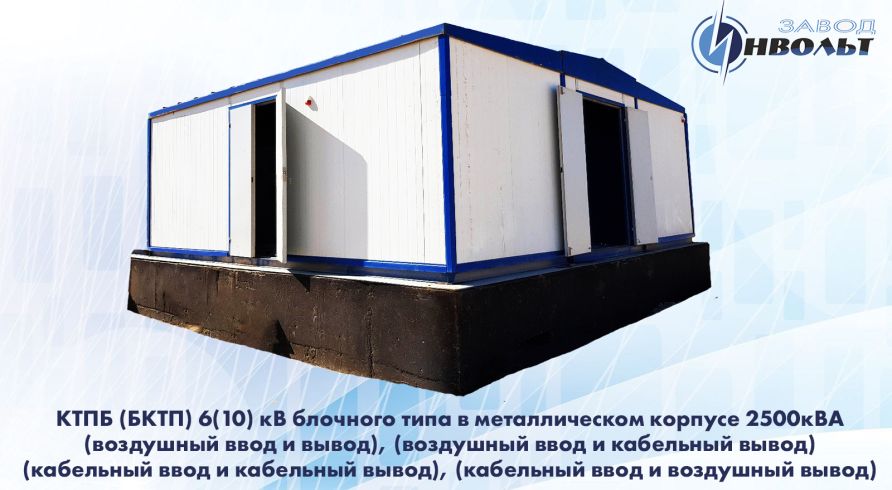

КТПБ (БКТП) мощностью 2500 кВА 6(10) кВ — это высокоэффективная блочно-комплектная трансформаторная подстанция, предназначенная для обеспечения надежного энергоснабжения крупных промышленных предприятий, распределительных сетей и объектов с высокой нагрузкой. Уникальные технические характеристики и адаптивность конструкции позволяют использовать подстанцию в сложных климатических условиях, минимизируя эксплуатационные затраты.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 100–2500 — мощность трансформатора, кВА.
- 6–10 — номинальное напряжение на стороне ВН, кВ.
- 0,23–0,4 — номинальное напряжение на стороне НН, кВ.
- П/Т — исполнение: проходная/тупиковая.
- КК, КВ, ВК, ВВ — вводы ВН: К — кабельный, В — воздушный.
- Э/В — отопление: электрическое/водяное.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические данные
- Мощность трансформатора: 2500 кВА.
- Номинальное напряжение на стороне ВН: 6(10) кВ.
- Наибольшее рабочее напряжение: 7,2 или 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин: 250–2500 А.
- Ток термической стойкости: 20 кА (1 секунда).
- Ток электродинамической стойкости: 51 кА.
- Уровень изоляции: нормальный.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: 25 лет.
Конструкция и особенности
Подстанция выполнена из железобетона:
- Габариты:
- С одним трансформатором: 5270×2250×2205 мм.
- С двумя трансформаторами: 5270×4500×2205 мм.
Блок состоит из:
- Отсека для трансформатора мощностью 2500 кВА.
- Отсека для высоковольтного и низковольтного оборудования, включая кабельные линии и воздушные вводы.
Жалюзийные решетки обеспечивают вентиляцию трансформаторного отсека, а кабельные проемы упрощают подключение электрооборудования.
Преимущества
- Максимальная мощность для объектов с интенсивным энергопотреблением.
- Полная адаптация под технические и климатические условия.
- Простота монтажа и эксплуатации.
- Высокая энергоэффективность и безопасность.
