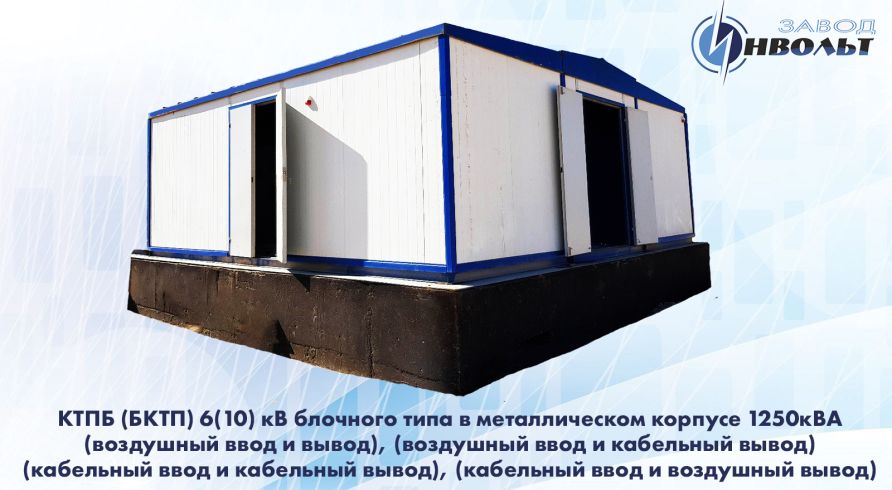

КТПБ (БКТП) мощностью 1250 кВА 6(10) кВ — блочно-комплектная трансформаторная подстанция, идеально подходящая для промышленных, коммерческих и жилых объектов с высоким энергопотреблением. Разработана с учётом современных стандартов безопасности и энергоэффективности.
Структура условного обозначения
- БКТП — блочная комплектная трансформаторная подстанция.
- 100–2500 — мощность трансформатора, кВА.
- 6–10 — номинальное напряжение на стороне ВН, кВ.
- 0,23–0,4 — номинальное напряжение на стороне НН, кВ.
- П/Т — исполнение: проходная/тупиковая.
- КК, КВ, ВК, ВВ — варианты ввода ВН: К — кабельный, В — воздушный.
- Э/В — электрическое/водяное отопление.
- УХЛ1 — климатическое исполнение и категория размещения.
Технические данные
- Мощность трансформатора: 1250 кВА.
- Номинальное напряжение на стороне ВН: 6(10) кВ.
- Наибольшее рабочее напряжение: 7,2 или 12 кВ.
- Номинальное напряжение на стороне НН: 0,4 кВ.
- Номинальный ток сборных шин: 250–2500 А.
- Ток термической стойкости: 20 кА (1 секунда).
- Ток электродинамической стойкости: 51 кА.
- Уровень изоляции: нормальный.
- Климатическое исполнение: У1, УХЛ1.
- Срок службы: 25 лет.
Конструкция и особенности
КТПБ 1250 кВА выполнена из железобетона:
- Габариты:
- С одним трансформатором: 5270×2250×2205 мм.
- С двумя трансформаторами: 5270×4500×2205 мм.
Подстанция разделена на два отсека:
- Отсек для трансформатора мощностью 1250 кВА.
- Отсек для высоковольтного и низковольтного оборудования.
Проёмы в полу обеспечивают удобство прокладки кабелей, а металлические жалюзийные решётки способствуют оптимальному температурному режиму.
Преимущества
- Полная заводская готовность для быстрого монтажа.
- Доставка по СНГ, гарантия и сопровождение.
- Высокая надёжность при минимальном обслуживании.
- Проектируется индивидуально с учётом потребностей заказчика.
